在人工智能、5G、自動駕駛等發展趨勢下，市場和消費者對于芯片性能也提出了更高的要求，為了滿足新興應用對高性能芯片的需求，先進封裝應運而生。

先進封裝主要是指倒裝（FlipChip），凸塊（Bumping），晶圓級封裝（Wafer level package），2.5D封裝（interposer，RDL等），3D封裝（TSV）等技術。與傳統封裝相比，先進封裝具有更高的集成度、更小的尺寸以及更低的功耗等，滿足現代電子產品對小型化需求的同時還能夠在一定程度上降低制造成本并提高生產效率。

等離子在半導體先進封裝中起到的作用

等離子作為一種高效、環保的表面處理技術，在半導體先進封裝領域中發揮著越來越重要的作用。通過等離子處理可以改善和解決半導體先進封裝中的諸多問題，包括改善凸塊（Bumping）工藝質量、消除倒裝芯片（(Flip-Chip）底部填充空隙以及減少封裝分層等。

等離子在半導體先進封裝領域中的應用實例

凸塊（Bumping）工藝

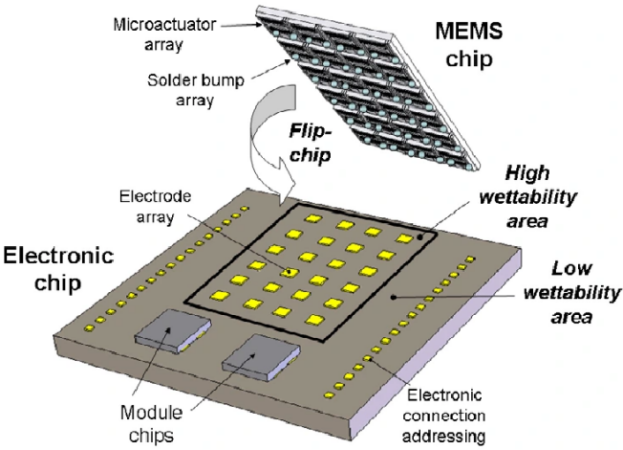

凸塊（Bumping）工藝廣泛用于FC、WLP、CSP、3D等先進封裝技術中，倒裝(Flip-Chip)時，在芯片上形成凸點，利用加熱熔融的焊球?qū)崿F(xiàn)芯片與基板焊盤結合，以實現芯片與基板或其他封裝材料之間的電氣和機械連接。

*圖源網絡，侵刪

為了實現更好的焊接效果，在凸塊與焊盤連接前可以使用等離子進行表面活化，有效提高凸塊與焊盤之間焊接牢固性，從而提高芯片的可靠性。

WaferLevel Package（晶圓級封裝）工藝

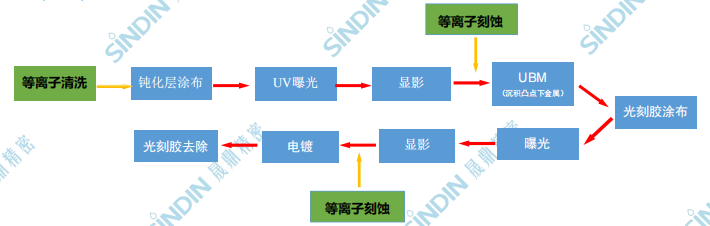

RDL（重布線層）作為WaferLevel Package晶圓級封裝工藝的關鍵技術，用于重新分布芯片上的I/O 連接，形成表面陣列布局，以滿足更復雜的連接需求。在此過程中，等離子表面處理技術可以改善晶圓及封裝材料的表面特性，增加表面能，使得金屬層和介質層在沉積時能夠更好地附著在晶圓表面，有助于形成穩定的金屬布線圖形。

鈍化層涂布前：通過等離子處理實現晶圓表面改性，從而提高鈍化層（PI/BCB）與晶圓的附著力。

顯影后：使用等離子對鈍化層表面進行活化改性，以提高UBM種子層與鈍化層的附著力。

電鍍前：通過等離子對光刻膠顯影后的膠層進行表面刻蝕，從而提高電鍍層的沉積質量。

電鍍后：如果光刻膠殘留會影響層間的絕緣性能或?qū)е逻B接不良，需要通過等離子去除殘余光刻膠，有助于提升RDL（重布線層）技術的質量。

Underfill點膠工藝前

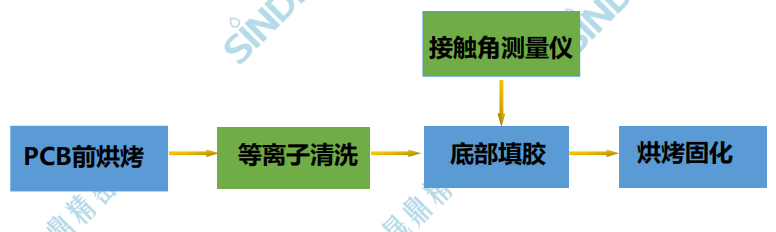

在Flip Chip (FC)倒裝工藝中，實現芯片與基板的連接后，為了提高其穩定性，通常會在芯片與基板之間采用填充膠加固。在Underfill點膠過程中，如果表面的粘附性不足，會導致膠水無法充分潤濕芯片和基板之間的間隙，容易產生氣泡和空洞，影響封裝質量。

因此，在Underfill點膠前，使用等離子處理可以顯著提高芯片和基板表面潤濕性，從而增強密封性。

Molding工藝前

Molding工藝用于確保芯片等元器件得到有效的封裝和保護。在Molding工藝前，通過等離子處理，可以對芯片和封裝載板表面進行清洗活化，提高表現附著力，去除表面有機污染物，從而提高封裝的精度和可靠性，減少空洞和剝離現象的發生，防止分層。

晟鼎精密半導體先進封裝領域應用設備

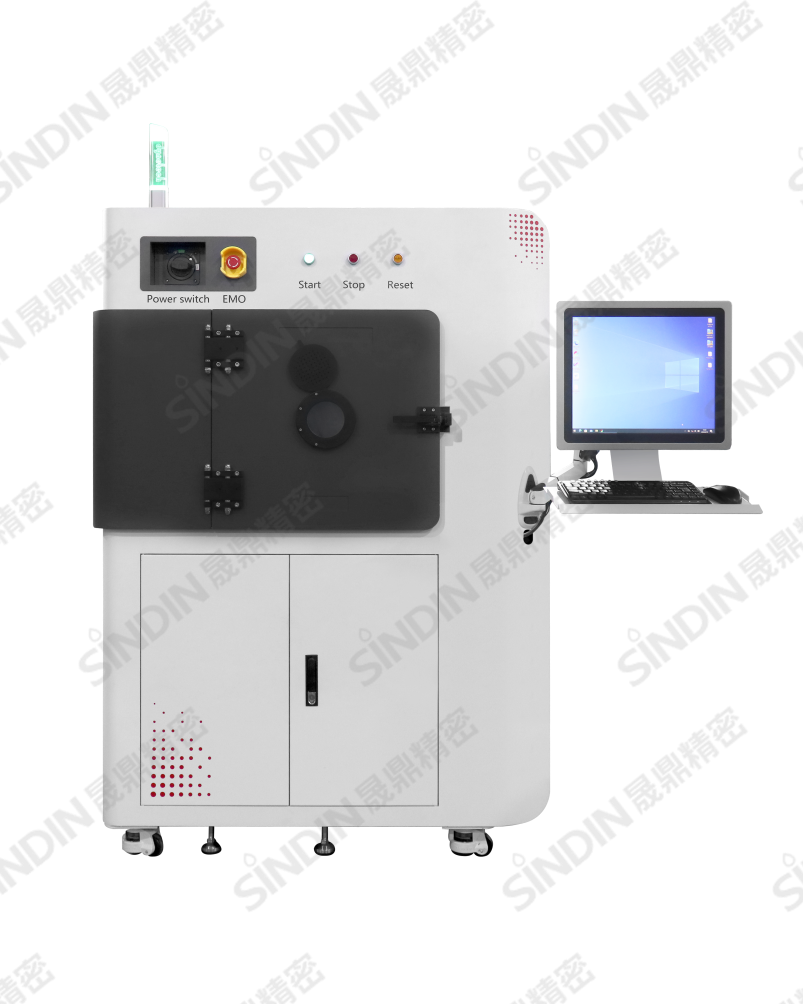

微波等離子清洗機SPV-100MWR

SPV-100MWR采用自主研發微波等離子發生器，等離子體高效均勻，在半導體先進封裝領域得到廣泛應用。

產品優勢：

產品放置治具靈活多變，可適應不規則的產品

無電極微波設計，可滿足軟性產品處理需求

低溫等離子體，避免對產品產生熱損傷

電中性等離子體，對產物無電破壞

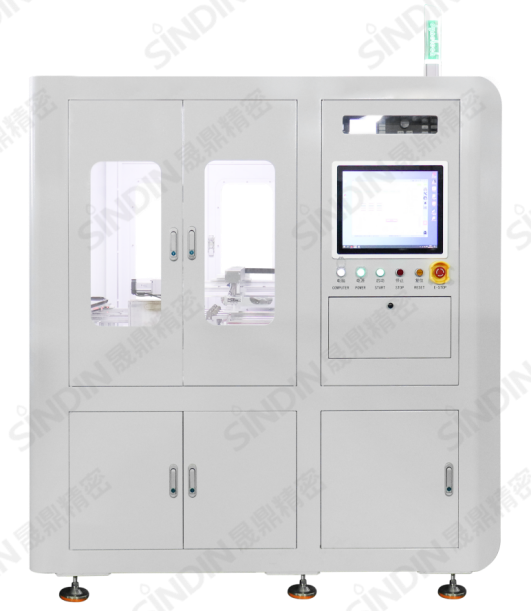

片式真空等離子清洗機

針對半導體現金封裝領域中的RDL工藝、Molding工藝、Flip Chip (FC)倒裝工藝等，能夠大幅提高其表面潤濕性，保證后續工藝質量，從而提高封裝的可靠性和穩定性。

設備優勢：

一體式電極板結構設計，等離子體密度高，均勻性好，處理效果佳

雙工位處理平臺，四軌道同時上料，有效提升產能

可兼容多種彈匣尺寸，可自動調節寬度，提升效率并具備彈匣有無或裝滿報警提示功能

工控系統控制，一鍵式操作，自動化程度高

PLASMA等離子去膠機ST-3100

適用于Ashing(灰化)、聚合物去除、抗反射圖形膜層干法清除、離子注入后光阻去除、射頻濾波器BAW/SAW工藝中的光阻去除、硬掩膜層干法清除、刻蝕后表面清潔、DESCUM、表面殘留物清除等工藝。

設備優勢：

采用遠程等離子體,晶圓離子損傷低

兼容主流4-8寸晶圓

全自動程度高，實現全自動晶圓上下料、清洗流程

等離子密度高，去膠效果好
