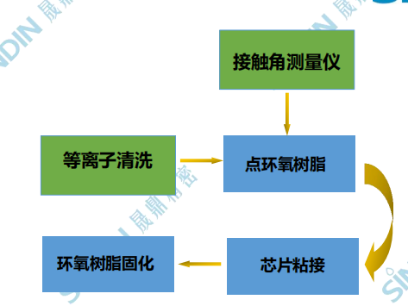

芯片與封裝基板是兩種不同性質的的材料，如兩種材料表面的粘接性較差，則會導致粘接過程中出現空隙，芯片封裝后易出現脫落等問題。通過芯片和基板進行處理，極大改善粘接環氧樹脂的在其表面的流動性，減少芯片與基板的分層，增加產品的穩定性和壽命。
芯片鍵合(Die Bonding)是指將晶圓上切割下來的單個芯片固定到封裝基板上的過程。其目的在于為芯片提供一個穩定的支撐，并確保芯片與外部電路之間的電氣和機械連接。常用的方法有樹脂粘結、共晶焊接、鉛錫合金焊接等。

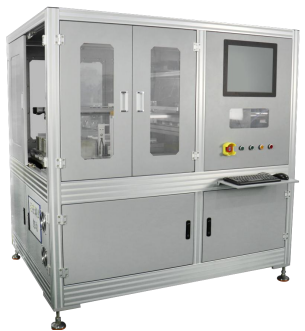

在點膠裝片前，基板上如果存在污染物，銀膠容易形成圓球狀，降低芯片粘結度。因此，在DB工藝前，需要進行等離子處理，提高基板表面的親水性和粗糙度，有利于銀膠的平鋪及芯片粘貼，提高封裝的可靠性和耐久性。在提升點膠質量的同時可以節省銀膠使用量，降低成本。
