???水滴角測量方法分析目的：

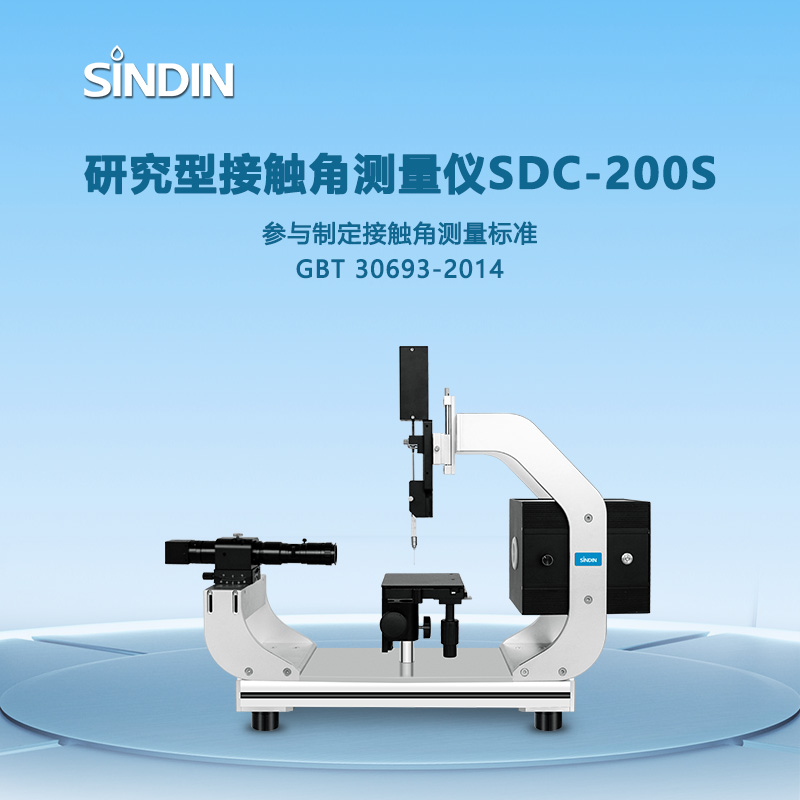

通過水接觸角測試儀來檢驗客戶防指紋油TP表面特性，間接分析玻璃表面疏水程度，以此判斷產品表面潤濕性能，表面親水疏水性能。測試部負責整機產品測試規范的制定、測試方法開發，文件的修訂與發放，執行產品測試，測試數據收集，評估測試規范的有效性和合理性。水滴角測量儀器：固、液、氣三相交界面處間氣-液相界面與固-液相界面之間的夾角，通過液體-固體-氣體接合點在水珠曲線的終點和固體表面的接觸點測定分析表面潔凈度 (親水性、疏水性)測試設備。

樣品數量：如下每種狀態不少于2pcs

測試前樣品2pcs

鋼絲絨摩擦后樣品2pcs

?? 接觸角測量儀器測試程序

開啟與水滴角設備連接的電腦，按下水滴角設備開關按扭，打開桌面圖標?軟件,對標準塊中角度進行校正，方法同水滴角測試相同，只是不用滴液。

在軟件界面上方工具欄中打開攝像機圖標，界面窗口內可以看到恍惚的自然圖像，用手在鏡頭前左右移動可以從計算機軟件窗口中看到移動情況，可及時發現針頭。

通過針頭位置調整機構，調整針頭上下位置，首先向下移動滴液針頭，停在鏡頭水平線以下位置，然后左右調整針頭，當軟件圖像顯示窗口出現針頭虛影時停止。

調整調焦手輪，直到圖像清晰，鎖緊，再將針頭向上移動到合適位置。

注射將器放入液體內，點擊軟件界面左下側自動吸液，查看到液體往針管里慢慢吸入，再點擊軟件左側-滴液，直到針頭流出液體。將被測試樣用酒精擦拭干凈，放置于工作臺面，必要時用夾具保持水平，每個樣品取四角及中間位置（可視區）。

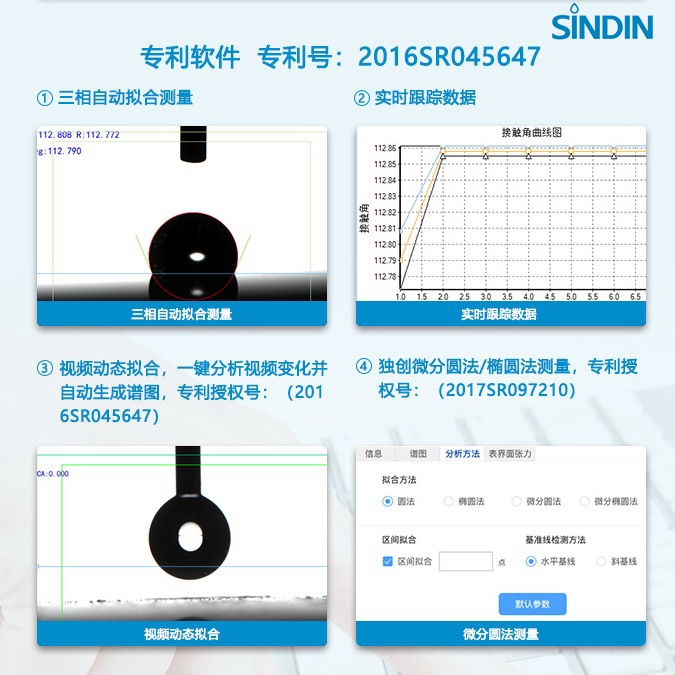

調節CCD升降手輪，上升移動工作臺至界面上藍色水平線下方1MM左右，按下數字鍵盤“1”(滴液)鍵，注液液體將懸掛在針頭上，旋轉滴液下降手輪，直至讓固體試樣接觸液滴，然后迅速下降至藍色水平線上，再按下數字鍵盤“2”鍵，即可得出水滴角，再按下空格鍵進行下一點測量。

?????????????????

接觸角測量判定標準

A類：真空鍍膜工藝2500次，1KGf (鋼絲絨試驗)測前≥110°，測后≥100°

B類：噴涂工藝1500次，1KGf(鋼絲絨試驗)測前≥110°，測后≥100°

C類：噴涂工藝2000次，1KGf(鋼絲絨試驗)測前≥105°，測后≥95°

試驗后要求AF無脫落水滴角＞100°

鹽霧試驗后要求AF無脫落水滴角＞100°

耐化妝品后要求AF無脫落水滴角＞100°

橡皮擦拭后要求AF無脫落水滴角＞100°

??????

????????????????????????????????
