?

量化材料接觸角的方法有很多，在這里重點(diǎn)說一下接觸角測量儀和達(dá)因筆的對不同材料的量化方式：

達(dá)因筆測試方法?：

達(dá)因筆性能介紹 ：能準(zhǔn)確地測試出塑料薄膜之表面張力是否達(dá)到試筆的數(shù)值.令使用者清楚了解此薄膜是否適合于印刷.復(fù)合或真空鍍鋁.有效地控制質(zhì)量及減少因材質(zhì)不合格所造成的工具延誤.

?

測試方法 ：
　　在工業(yè)性實(shí)踐中，塑料表面能量（表面張力）的測定是通過測試油墨按照DIN ISO 8296，是以已知不同表面能量的墨在擬測的薄膜上刷上約100mm長的墨條，并觀察其90%以上的墨條邊在2秒鐘內(nèi)是否發(fā)生收縮并形成墨滴，如有，則換低一級表面能的墨再刷墨條，進(jìn)行同樣的觀察，直至不收縮和出現(xiàn)墨滴，此測試墨的表面能即相對應(yīng)為該薄膜的表面能。這種方法能準(zhǔn)確測出基材的表面張力、表面濕力并判定工作前基材表面因素是否符合要求以便調(diào)整油墨、涂層、粘度到工作所需。

　　有30到72 mN/m二十一種表面能級的測試墨（每種相差2mN/m）。達(dá)因試筆（38mN/m）可以用作電暈處理后表面能的一種快速測試工具，但不適合作為已印好或涂布好表面的系統(tǒng)測試。當(dāng)測試筆在電暈處理過的表面劃出一條線，如果是連續(xù)成線的，說明該材料表面能不低于38mN/m，如斷斷續(xù)續(xù)不連成線，說明該材料表面能不到38mN/m，處理不足或甚至未處理，不符合印刷加工要求。
　　表面張力、表面濕力對于準(zhǔn)確測定印刷油墨和其他材料在表面的粘結(jié)狀況是非常明確的標(biāo)準(zhǔn)，但影響粘度的還有其他因素，如靜電及諸多的添加劑。然而這些因素在測試時卻不常顯示出，甚至是測試結(jié)果很好但實(shí)際卻不合要求。這就需要和原料供應(yīng)商討論這些技術(shù)問題。一般而言，以上情況對他們來說是不會發(fā)生的，且表面值在38-41mN/m 即能達(dá)到粘度要求。而表面張力在37mN/m以下時會造成許多白頁（無印刷內(nèi)容），在35mN/m以下時粘度就不好了。

?

達(dá)因筆測試PP,PE,PET,PAPC等塑料薄膜表面張力時需要注意以下幾個問題：

達(dá)因筆，又名表面張力測試筆、電暈處理筆、及塑膠薄膜表面張力檢測筆。是薄膜表面電暈度（達(dá)因）的測試工具，專門用于測定薄膜受電暈處理后的效果。?
表面張力測試筆有32、34、36、38、40、42、44、46、48、50、52、54、56、58、60或以上十多種不同張力的試筆，能準(zhǔn)確地測試出塑膠薄膜表面張力是否達(dá)到試筆的數(shù)值。令使用者清楚了解此薄膜是否適合于印刷、復(fù)合或真空鍍鋁等等，從而有效地控制品質(zhì)，減少因材質(zhì)不合格所造成的損失。???

?

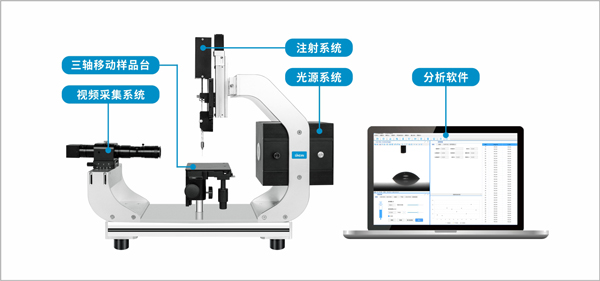

接觸角測量儀測試方法：

?? 分析測試方法：座滴法、懸滴法、氣泡虜獲法、插入法，多種液滴形態(tài)均可適用；

?? 優(yōu)秀的接觸角測試方法：圓法、θ/2法、橢圓法、微分圓法、微分橢圓法等先進(jìn)的高精度擬合計(jì)算方法，可動態(tài)連續(xù)全自動計(jì)算接觸角、表面張力

觸角測量儀測試方法優(yōu)勢：

（1）易被理解和接受。本系列算法涉及的專業(yè)知識有限，只涉及簡單的幾何以及高數(shù)知識，所以，易于被使用者所理解；

（2）測試精度較高，通常而言，在控制液滴量的情況下，且擬合曲線與輪廓曲線重合度高時，精度可達(dá)0.5°(圓擬合或橢圓擬合)；

（3）圓擬合法以及橢圓擬合法不易受背景噪聲點(diǎn)影響，自動擬合的成功率較高。特別是圓擬合法，在5度以內(nèi)的接觸角測試時，是首選算法。

?
