? ?手機(jī)鋼化膜的使用越來越普遍，幾乎是手機(jī)的必備了。但目前市場上的手機(jī)鋼化膜質(zhì)量參差不齊，什么樣的鋼化膜才是質(zhì)量好的？小編作為手機(jī)達(dá)人，閱“膜”無數(shù)，本著為各位消費(fèi)者提供選購合適鋼化膜的目的，小編不辭勞苦，找到了很全面、很專業(yè)的測試方法，給消費(fèi)者提供一些重要數(shù)據(jù)，來判別鋼化膜的質(zhì)量好壞。

?

（1）鋼化膜品牌

本著客觀的角度，小編直接從網(wǎng)上某寶購買銷量靠前的十五個(gè)不同品牌的鋼化膜。價(jià)格嘛，自己查吧。

這十五種品牌分別為：邦克仕、GUSGU/古尚古、CARKOCI、PAENQEAR/品基、艾卡仕、確悅、BEAUTY OF MARK/美麗標(biāo)記、BASEUS/倍思、?數(shù)美、Rockport/洛克波特、sibirskaya、奧貝多、D噠D、RTAKO。

?

?

?

（2）評比方法

鋼化膜對于實(shí)際使用來說，最為重要的以下三點(diǎn)：

（A）防跌落效果如何？能否很好保護(hù)手機(jī)不受傷害？

（B）防指紋效果如何？

（C）長時(shí)間使用后效果防指紋效果如何？耐磨效果怎樣？

選擇以上評比，是因?yàn)閷τ谙M(fèi)者來說，我們不懂什么是材質(zhì)不同，不懂什么是工藝不同！我們只看實(shí)際使用效果，不是嗎？

怎么評估？小編我是受過高等教育的人，所以必須采用科學(xué)的辦法。

經(jīng)過和很多業(yè)界行家的討論，功夫不負(fù)有心人，小編終于找到了目前行業(yè)一致公認(rèn)的評估標(biāo)準(zhǔn)。

（A）防跌落效果（鋼化膜是否能很好保護(hù)手機(jī)的評估），采用落球儀測試。這個(gè)儀器就是把一個(gè)落球放置在一個(gè)高度上，然后跌落到鋼化膜上面，落球高度越高，那么就說明鋼化膜的防摔效果更好。

（B）防指紋效果，采用水滴角測試儀。測試就是把水滴滴在鋼化膜上，看水滴滴在鋼化膜上的角度大小。水滴角度大就是防指紋效果好，角度小就是防指紋效果差。

（C）耐磨效果，長時(shí)間使用后防指紋效果，采用耐摩擦機(jī)測試，然后再測水滴角。耐摩擦機(jī)的原理就是機(jī)械電動(dòng)不斷摩擦鋼化膜表面，長時(shí)間摩擦后，鋼化膜表面受到磨損，磨損后再用水滴角測試儀器進(jìn)行評估。還是角度大的，說明耐摩擦效果好。

?

這里非常感謝東莞晟鼎精密儀器有限公司，因?yàn)樗麄兠赓M(fèi)為小編提供了測試儀器，測試儀器簡單好用，軟件有研發(fā)團(tuán)隊(duì)自主研發(fā)，在這里給晟鼎精密做個(gè)廣告：防跌落儀，型號：SDFB-1000；水滴角測試儀，型號：SDC200；耐摩擦機(jī)，型號SDA20-339。晟鼎精密是目前國內(nèi)為手機(jī)相關(guān)產(chǎn)業(yè)（手機(jī)玻璃、手機(jī)蓋板、手機(jī)膜）提供表面檢測方案的廠家。

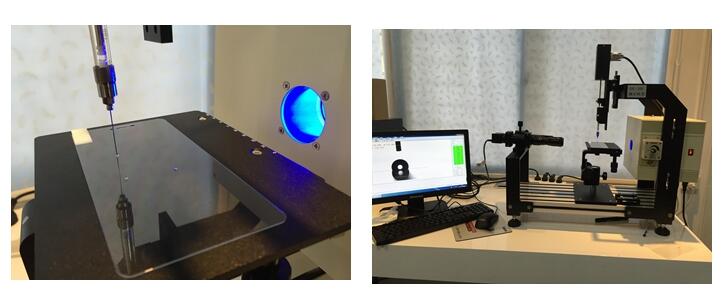

1.接觸角測量儀SDC-200：

? ? ? ? ??

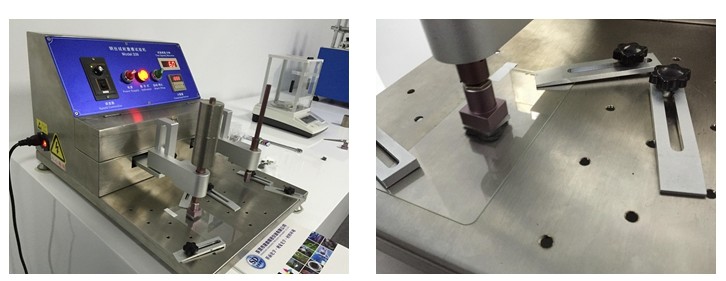

2.耐摩擦試驗(yàn)機(jī)

??????

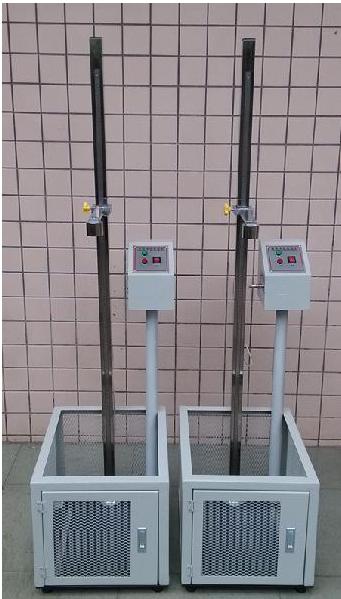

3.落球沖擊試驗(yàn)機(jī)

?

?

（3）測試結(jié)果

首先說明，測試過程小編全程參與，確保結(jié)果的真實(shí)性！不同品牌的鋼化膜測試條件是一致的。

1.?初始水滴角測量

以下是鋼化膜初始水滴角的測量數(shù)據(jù)：

?

根據(jù)手機(jī)鋼化膜行業(yè)標(biāo)準(zhǔn)，當(dāng)初始接觸角大于或者等于110°時(shí)，才算是合格的手機(jī)鋼化膜，但是所評比的15種品牌鋼化膜中，符合標(biāo)準(zhǔn)的鋼化膜只占了33.3%的比例。

?

2.?摩擦后水滴角測量

對15種鋼化膜耐摩擦實(shí)驗(yàn)，實(shí)驗(yàn)標(biāo)準(zhǔn)為負(fù)重：1000g，摩擦次數(shù)為：2000次，摩頭：1×1 ?(cm)，試驗(yàn)速度：60次 /分鐘，摩擦行程：40mm。摩擦后再用SDC-200水滴角測量儀對鋼化膜進(jìn)行水滴角測量，實(shí)驗(yàn)條件與摩擦前一致。以下是鋼化膜摩擦后水滴角數(shù)據(jù)：

?

在上述實(shí)驗(yàn)條件下的業(yè)界標(biāo)準(zhǔn)為：接觸角大于或者等于100°時(shí)符合要求，圖表顯示，經(jīng)過耐摩擦后，符合標(biāo)準(zhǔn)的鋼化膜所占比例有所減小，超過半數(shù)的鋼化膜是遠(yuǎn)小于標(biāo)準(zhǔn)的。

3.?落球?qū)嶒?yàn)

?球沖擊試驗(yàn)機(jī)進(jìn)行實(shí)驗(yàn)，落球重量55g，從200mm~500mm的測試高度分別對15種鋼化膜做落球沖擊。以下為落球試驗(yàn)數(shù)據(jù)：

?

測試鋼球在不同高度下，做自由落體時(shí)，對鋼化膜的沖擊結(jié)果破裂或者保持完好所占比例。在200~500mm各個(gè)高度下，鋼化膜破裂的比例總是大于沒有損壞的比例，可見，這些鋼化膜普遍防爆效果并非如他們所宣傳的一樣。

（4）總結(jié)

每個(gè)品牌的鋼化膜，其實(shí)價(jià)格區(qū)別不大，但是拿到評比結(jié)果后，小編還是有點(diǎn)出乎意料，不同品牌的評比結(jié)果居然這么大！？

尤其是水滴角的測試，那些商家都說自己的防指紋效果多么多么好，但是實(shí)際效果卻是不好。而跌落測試，就是防爆評比，那就更是。。。

小編請教過一些專業(yè)人員，鋼化膜的生產(chǎn)工藝，一般是鋼化玻璃切割好后，需要在鋼化膜表面涂覆防指紋油，防指紋油的質(zhì)量和工藝，對鋼化膜的產(chǎn)品質(zhì)量影響很大。最終導(dǎo)致鋼化膜防指紋和耐摩擦效果的不同。

作為消費(fèi)者，小編也強(qiáng)烈建議鋼化膜的生產(chǎn)廠家，產(chǎn)品多進(jìn)行測試和質(zhì)檢，確保到消費(fèi)者手里的產(chǎn)品是各方面性能都優(yōu)質(zhì)的！畢竟品質(zhì)是企業(yè)賴以生存的核心嘛！

相信，到這里各位看官對鋼化膜質(zhì)量已經(jīng)有所了解，希望以上的測試能幫到大家。
