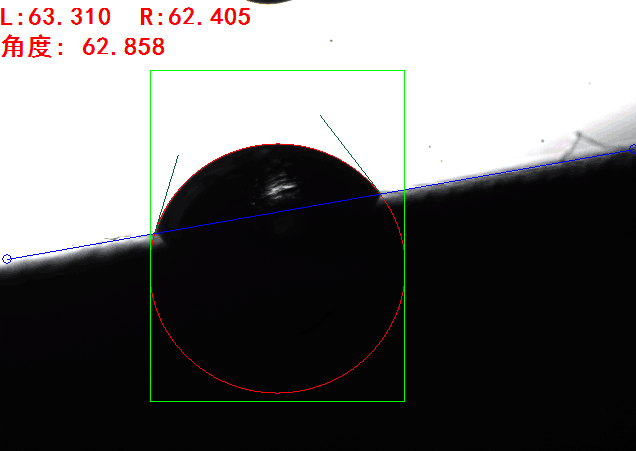

水滴角測試儀可測0-180度角度，以下是疏水接觸角測試圖片：

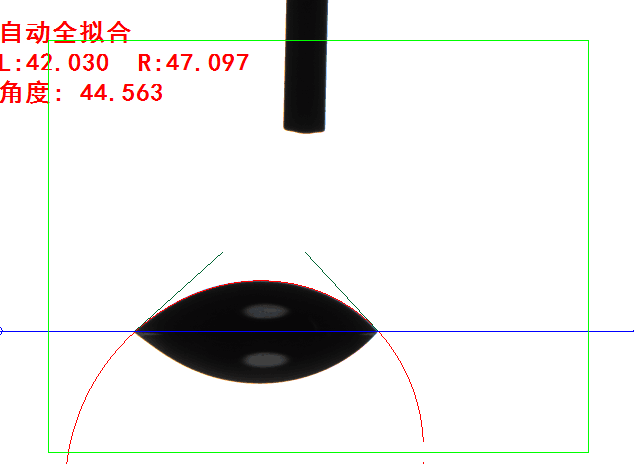

　　以下是親水接觸角的測試圖片：

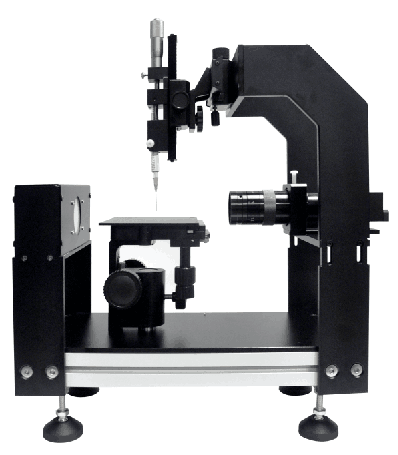

　　我們以SDC-100的水滴機測試儀為例，說下水滴角測試儀的參數：

l?接觸角測量范圍：0-180°?? ??

l?接觸角測量精度：±0.1°??

l?表界面張力測量范圍：0-1000mN/m（選配）

l?表界面張力測量精度：0.01mN/m（選配）

l?光學系統：鏡頭0.7-4.5 ×?連續變倍

l?視頻系統：視頻速度25幅圖像/秒

l?接觸角測量方法：座滴法

l?接觸角分析方法：全自動圓環擬合法，全自動橢圓似合法，手動斜面測量法，曲面測量法，寬高測量法，人工切線法，動態測量法

l?表面能測定：Fowks法，OWRK法，ZismanPlot法，EOS法（選配）

l?數碼CMOS攝像機，錄像/回播，瞬間截圖，錄像任意電影單張導出

l?工作臺面尺寸：100mm×?120mm

l?工作臺移動：上下50mm左右50mm前后30mm

l?工作臺上下伸縮：30mml工作臺固定板移動，前后150mm

l?注射系統器移動：上下100mm左右100mm

l?鏡頭移動：前后80mm

l?試樣尺寸：200mm（寬）120mm（長）

l?電源及功率：220v/60hz

l?儀器外形尺寸:200mm（寬）×410mm（長）×460mm（高）

　　不同材料的接觸角測定方法：

　　水接觸角測試方法：座滴法　

　　測各種液體的表面張力：懸滴法

　　測超吸水材料：擄泡法

　　測超細材料，比如纖維，頭發絲，線等等：包覆纖維法：

　　測薄膜用的，比如說膜很薄，但是不平，需要用夾具夾好再測：薄膜法

　　易揮發特殊液體的測試方法：附著滴法

　　接觸角的測量：

　　眾所周知，可以通過測量接觸角的變化趨勢來反映巖石表面濕潤性變化趨勢，接觸角越小，潤濕性越好，接觸角越大，潤濕性越差，因此，測量用分子膜溶液浸泡前后巖石表面接觸角的變化趨勢，也就定性的分析了膜劑溶液對巖石表面潤濕性的影響。

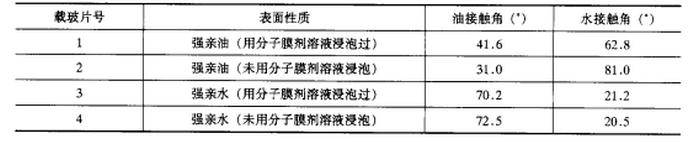

　　不同材料接觸角測量結果：
