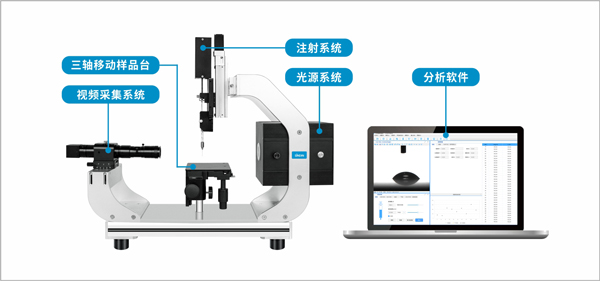

視頻光學接觸角測量儀架構與工作原理

光源：

?

我們常用的光源分為：LED燈（常用為藍 白倆色）與 鹵素燈（很少使用）

我們用的是單波長的LED冷光源系統，成像更清晰同時避免額外熱度所導致的小液滴揮發

?

樣品臺：

樣品臺我們分為手動的與自動的兩種，設計比較靈活

?

注射單元：

我們的注射單元分為自動與手動滴液，自動滴液精度我們能控制在±0.01微升 手動在±0.1微升，有直接通過注射器注液的也有管道注液的，如無特殊要求我們不建議使用管道注液（原因是不好清潔，容易損壞）

我們的注液系統可以精確到皮升（1毫升=10的三次方微升）（1微升=10的三次方納升）（1納升=10的三次方皮升）使用更精量的注液通常是放大（12-50倍主要用于測量單一纖維的接觸角（如：頭發絲等小體的樣品））

鏡頭與相機 ：（美國標準）

鏡頭我們使用的是專業的工業鏡頭光學6倍變焦變倍/0.7-4.5 （至最終成像我們能放大60-100倍）像素為130W像素（黑白成像）

相機（CCD\CMOS）

分析軟件：

晟鼎精密的軟件由公司研發部門自主研發，操作界面直觀易懂。

視頻光學接觸角測量方法

接觸角測試方法

?

座滴法（sessile drop）;

此方法為最通用的接觸角測量方法，用途：

1、靜態接觸角的測量（液滴滴在固體上能很快達到平衡）

2、動態接觸角（此方法是表征疏水材料疏水性能的方法）

3、滾動角測量（主要用于測試液體的一個滾動角大小，常用于化學化工行業）

有自動的樣品臺和手動的兩種，自動傾斜系統的精度在±0.001度

4、潤濕過程、吸收過程的分析（接觸角隨著時間變化曲線）

主要用于吸水材料的測量

5、特殊基準線（彎曲表面）的接觸角

主要用于（滑輪、隱形眼鏡等不規則基線的測量）

6、單一纖維接觸角（需要使用精度更高的注液系統）

我們常用的微升的就夠了，這類樣品我們可能會使用到納升甚至皮升（價格方面也是挺貴的），皮升（1毫升=10的三次方微升）（1微升=10的三次方納升）（1納升=10的三次方皮升）使用更精量的注液通常是放大（12-50倍主要用于測量單一纖維的接觸角（如：頭發絲等小體的樣品））

?

?

?
