接觸角測量儀實測球面鏡片測試報告
基本信息：
實驗日期 |
2018.10.15 |
實驗員 |
魏壯 |
檢測設備： |

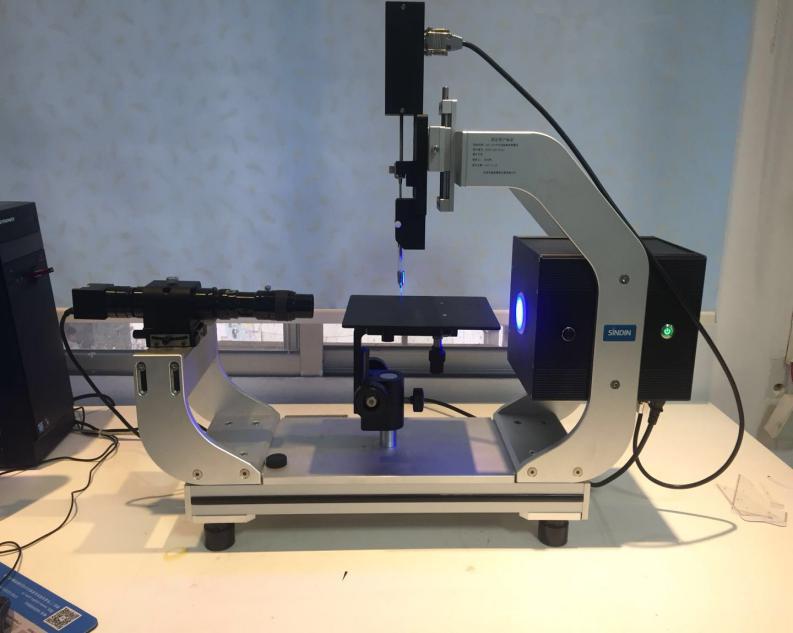

接觸角測量儀 |
型號 |
SDC-200S |
測試液體 |
純水 |
液滴體積 |
1-2ul |
測試樣品 |
球面鏡片 |
數量 |
6 |
實驗內容 |
采用研究型接觸角測量儀對曲面鏡片表面進行接觸角測量，測試鏡片防水膜表面的防水、防油污效果，接觸角角度要求110°以上 |
||
測量結果：
|
?
|
?
序號 |
角度 |
判定 |
時間 |
1 |
116.825 |
?O K |
2018-10-15_14:10:36 |
2 |
118.567 |
?O K |
2018-10-15_14:13:07 |
3 |
116.707 |
?O K |
2018-10-15_14:15:05 |
4 |
121.794 |
?O K |
2018-10-15_14:17:30 |
5 |
119.703 |
?O K |
2018-10-15_14:20:46 |
6 |
118.898 |
?O K |
2018-10-15_14:22:03 |
測試總結：
（1）測試鏡片表面防水膜疏水效果外，也可以測試鏡片貼防水膜前鏡片表面的親水效果，接觸角角度越小貼合效果會越好
?

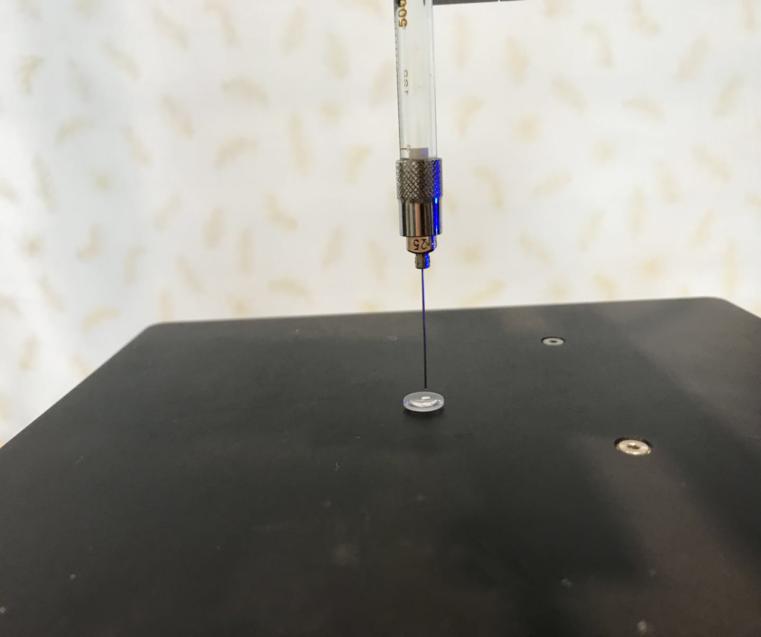

（2）測試曲面鏡片時液滴不要滴在弧面左右側，盡量滴在軟件成像的弧面上，因為設備是三點一線成像，如果滴在左右側液滴會被擋住，影響測試數據效果
?

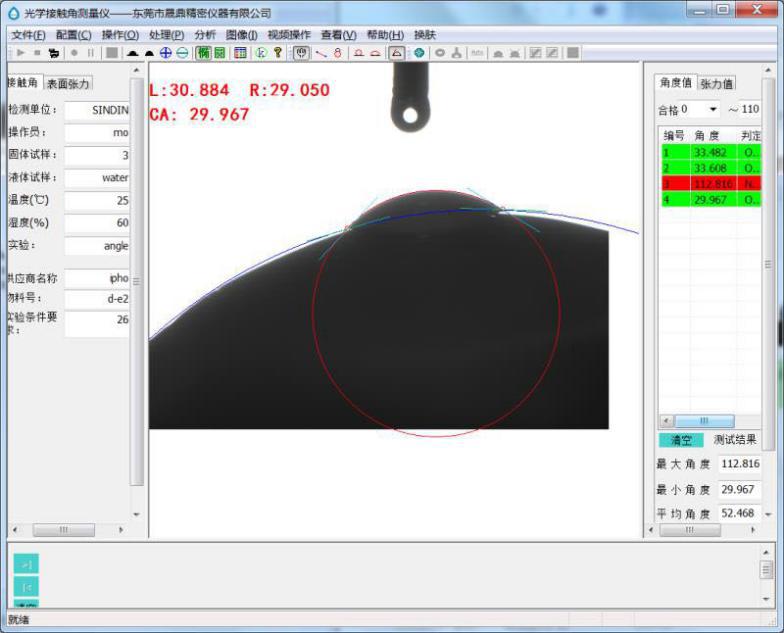

（3）不建議曲面全自動測試數據，如下圖，因為液滴輪廓和曲面鏡片輪廓在軟件上的成像不一定是在接觸面，所以必須手動擬合鏡片輪廓和液滴輪廓才能保證數據的準確性
?
?
潤濕的分類：
液體在固體表面的潤濕分為沾濕，浸濕，輔展三類。
沾濕：指液體與固體接觸，將氣-液界面與氣-固界面轉彎為液-固界面的過程 。
浸濕：指固體浸沒在液體中，氣-固界面轉變成液-固界面的過程。
輔展：指液體在固體表面上擴展時，液-固界面取代氣-固界面的同時，液體表面也擴展的過程。
?
?接觸角的潤濕過程：
? 把液體滴在平滑的固體表面，在該表面上形成一液滴，當液滴處于平衡狀態時，在固-液-氣三相的環形分界線上，取任意一點作液滴的切線，就得到液固界面張力和液體表面張力之間的夾角Θ，叫接觸角。
? 通常 Θ=90度，定于潤濕與否的分界線，如果Θ大于90度，稱為不潤濕 ，如果接觸角Θ小于90度，稱為潤濕 ，并且接觸角越小，潤濕性越好，接觸角Θ等于0，稱為輔展，例如要求PS版的空白 部分能被潤濕液良好的潤濕，其接觸角Θ就須小于90度，越接近0度，潤濕性能越好，稱0小于90度的固體為某種液體的親液固體，Θ大于90度的固體為某種液體的憎水性固體，通過接觸角測量儀的測定，可以獲知某種固體表面對某種液體的潤濕性能。
